Verbundgetriebeeinheit

Am Beispiel des Prius 3 wird gezeigt, wie der Verbrennungsmotor und die zwei Elektromotoren gekoppelt werden.

Schulart

 Berufsschule, Berufskolleg Fahrzeugtechnik

Vorbemerkung

 Handreichung
Inhalte Wie in einem Achsdifferenzial wird in diesem Getriebe das Prinzip der Kraftwaage ausgenutzt, um das Drehmoment des Verbrennungsmotors und der beiden Elektromotoren zusammenzuführen.
Vor der Unterrichtseinheit Nomogramm halten
Zeitbedarf 45-60 Minuten
Methode Präsentation und Unterrichtsgespräch
Verlauf Arbeitsstreifen (Video über das Getriebe des Lexus) zeigen
Bauteile identifizieren
Arbeitsblatt ausfüllen
Bewegung der Bauteile beim Start mit Hilfe der Folien analysieren.

Übersicht Materialien

Arbeitsstreifen zur Funktion der Verbundgetriebeeinheit (Lexus RX 400 h), der Film ist eine avi -Datei(72,5 MB)
Empfohlener Player: vlc-player

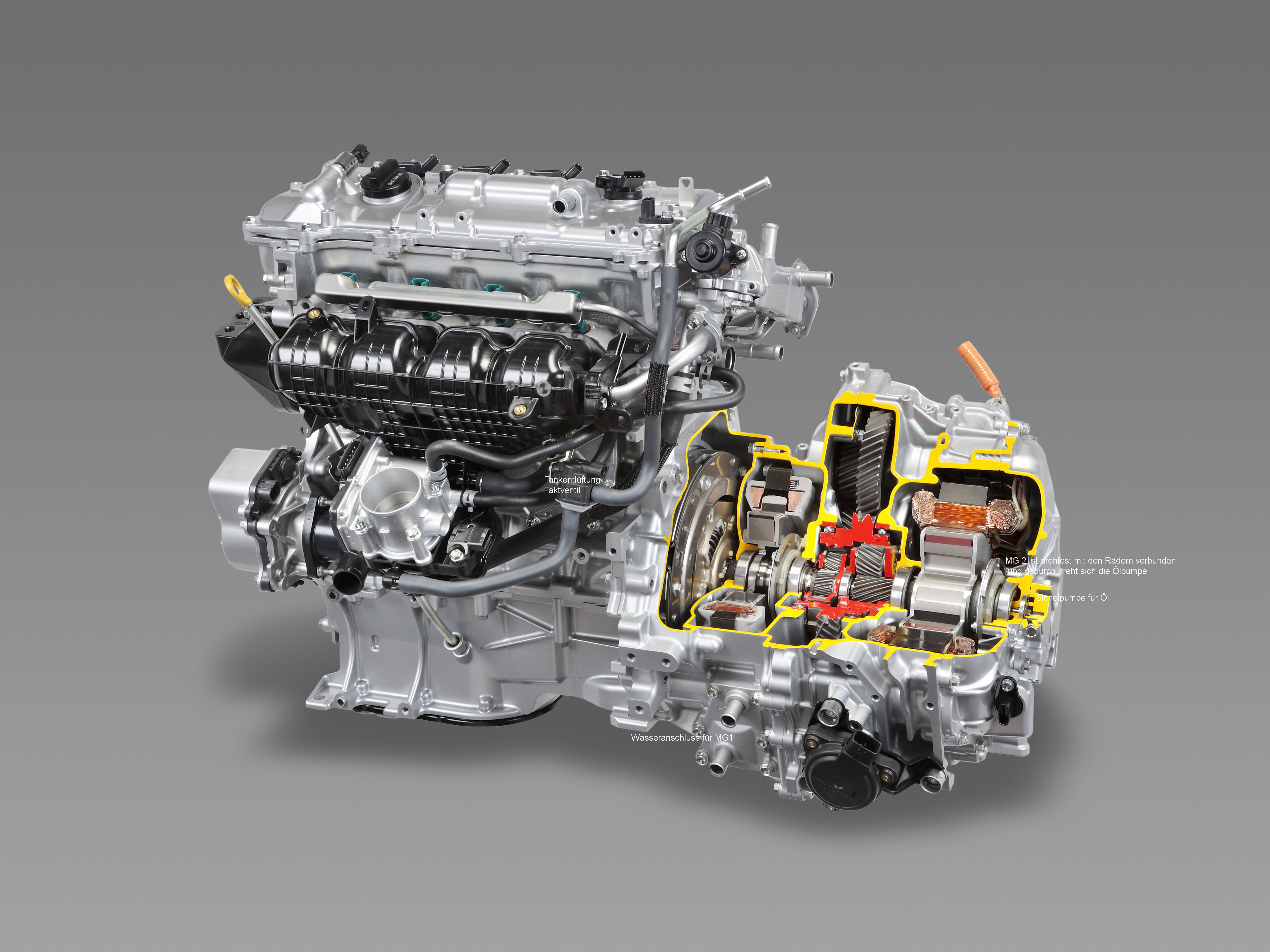

Verbundgetriebeeinheit als beigeltes Foto (1,58 MB)

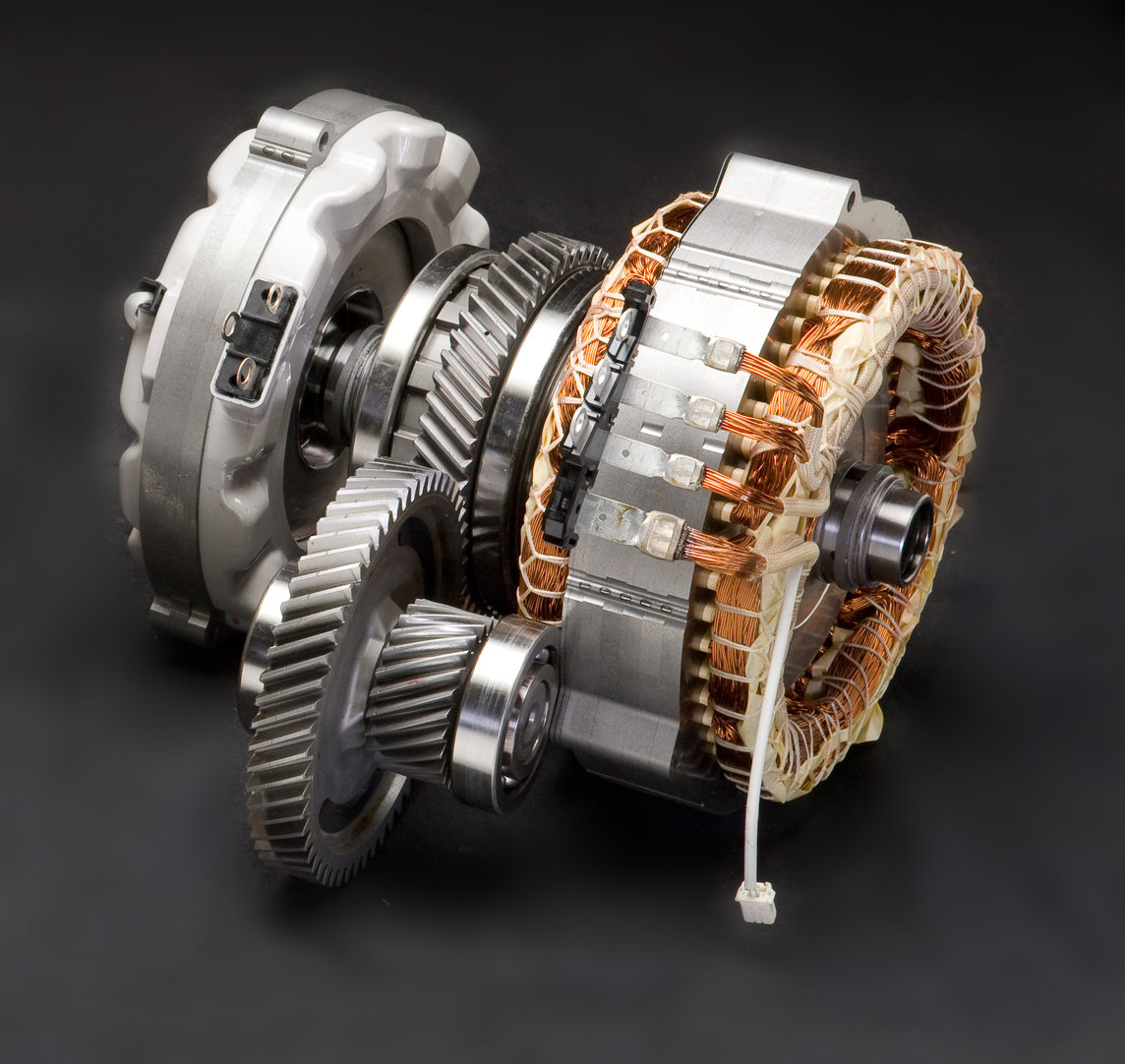

ausgebaute Verbundgetriebeeinheit (213 KB)

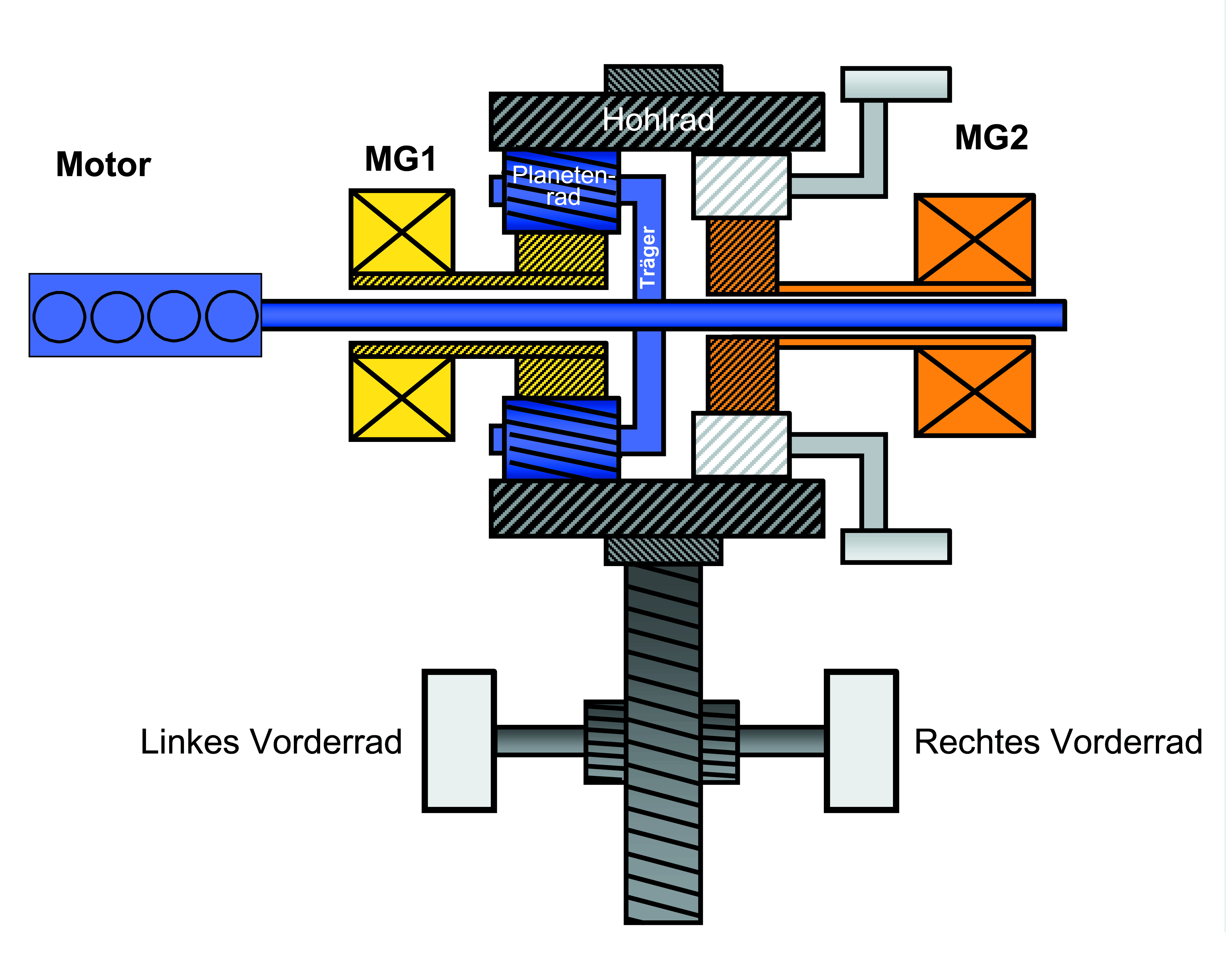

Prinzipschaubild des Getriebeaufbaus (2,02 MB)
Arbeitsblatt Bezeichnungen an Verbundgetriebeeinheit, 3 D-Darstellung (pdf-Datei 263 KB, word-Dokument 830 KB))

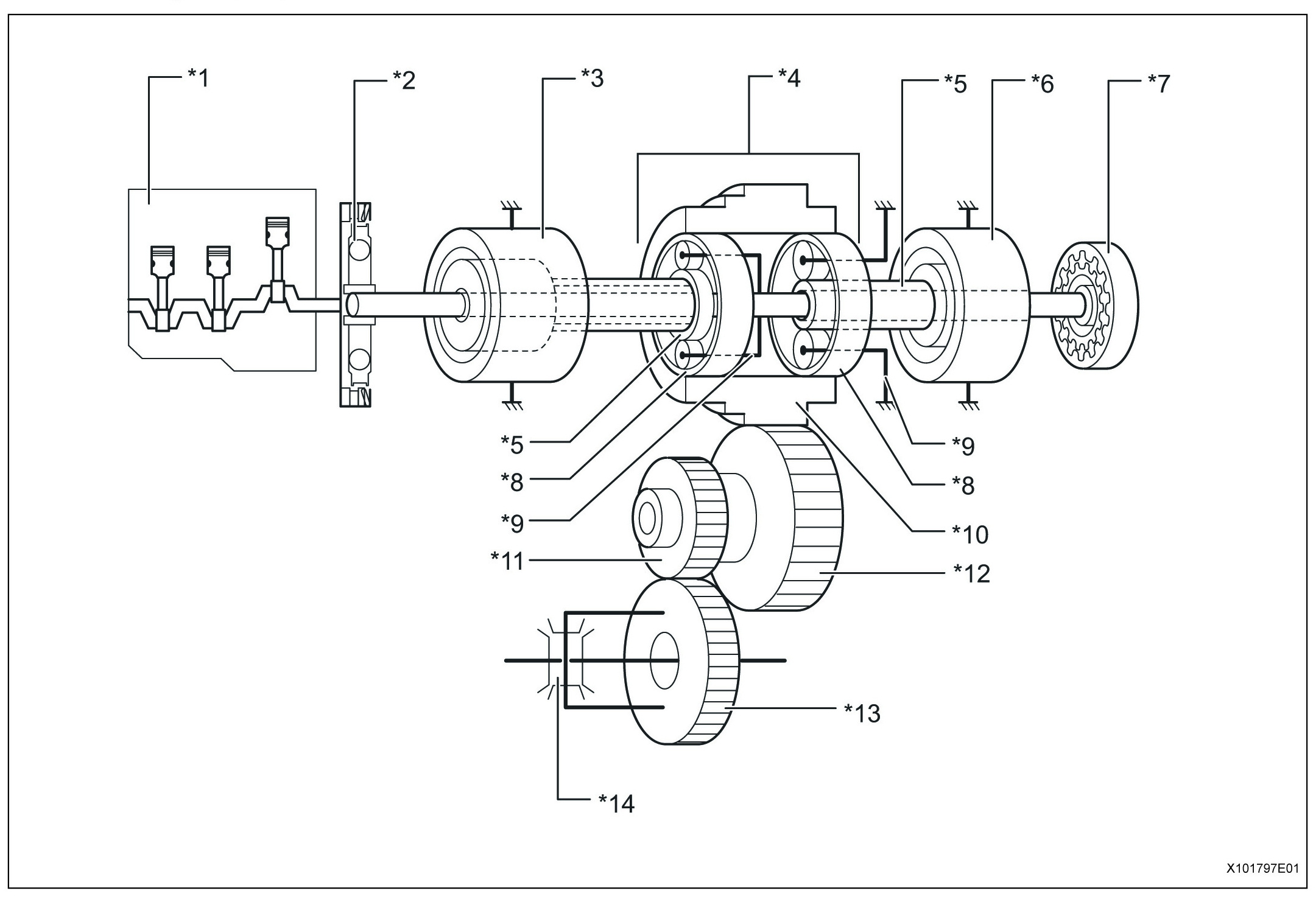

Folie Bezeichnungen an Verbundgetriebeeinheit (pdf-Datei 263 KB, word-Dokument 831 KB)
Bild der Folie Bezeichnungen an Verbundgetriebeeinheit feiner aufgelöst (jpg-Datei 388 KB)

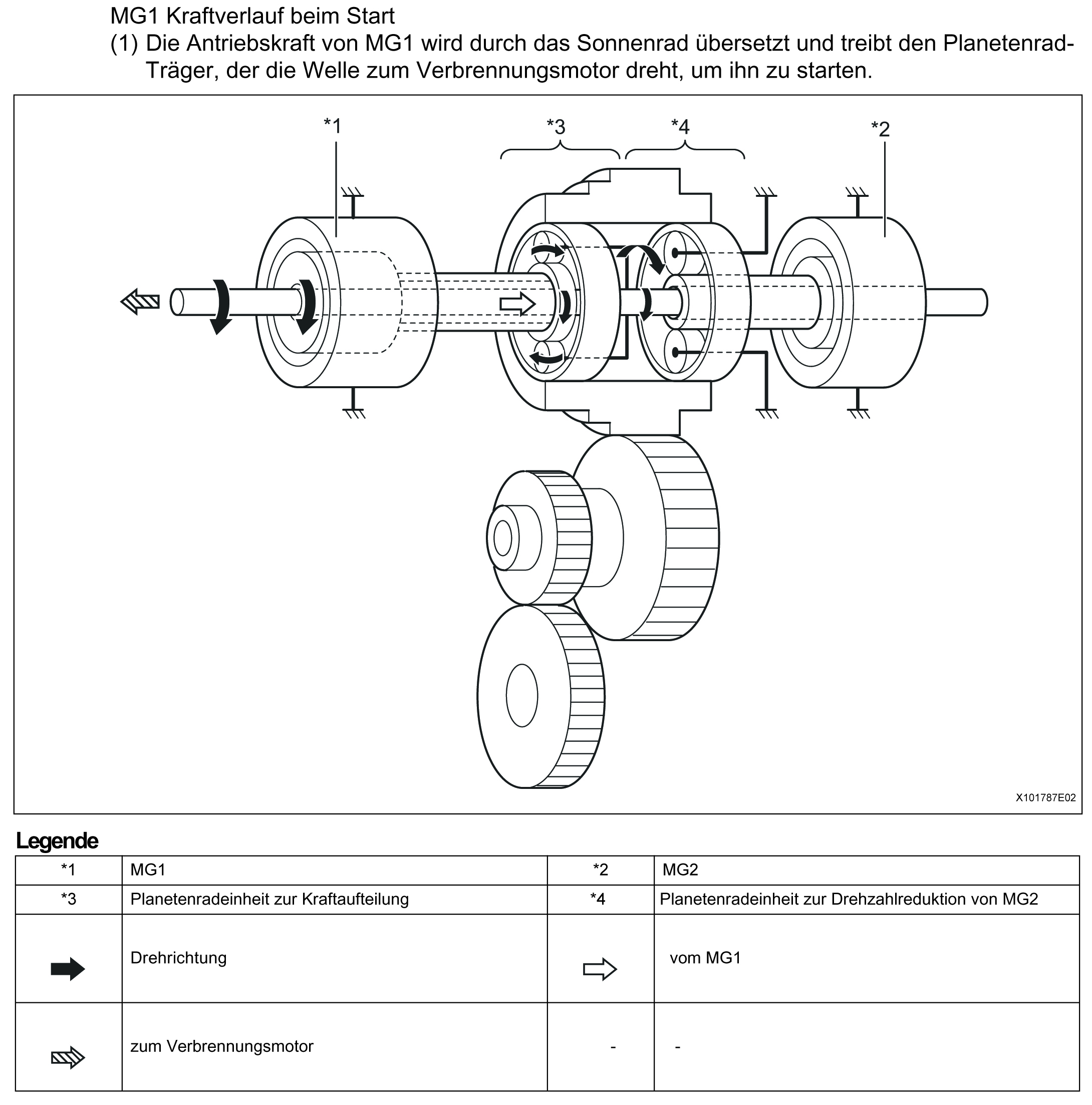

Kraftverlauf beim Start im Stand, 3 D-Darstellung (879 KB)

Download Dateien

 Siehe oben
Autor Gottfried Weitbrecht / Bilder mit freundlicher Genehmigung von Toyota
