Ablenkung in der braunschen Röhre

Ablenkung in der braunschen Röhre.


(1) Nur vertikale Ablenkung.

vertikale Ablenkung

Die Spannung an den horizontal ablenkenden Platten ist hier immer 0.
Nur an die vertikalen Platten eine Spannung angelegt.
Der Strahl bleibt daher in der Bildmitte auf einer vertikalen Achse - er "wandert auf und ab".


(2) Nur horizontale Ablenkung.

horizontale Ablenkung

Diesmal liegt keine Spannung an den vertikal ablenkenden Platten.
Der Strahl bleibt in der Bildschirmmitte auf einer horizontalen Achse.

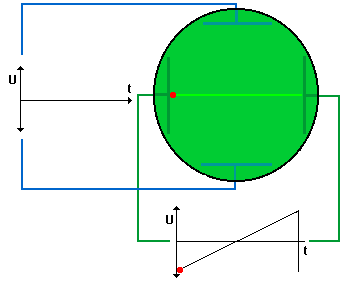

Die Sägezahnspannung an den Horizontal-Ablenkplatten bewirkt, dass der Strahl von links nach rechts "wandert".
Ist die Spannung 0, ist er in der Bildschirmmitte.


(3) Beide Ablenkungen zusammen.

beide Ablenkungen

Beide Ablenkungen zusammen ergeben das bekannte Oszilloskopbild.

Soll das Bild für das Auge stehen, muß es nicht nur schnell genug aufgebaut werden, sondern man muß auch noch dafür sorgen, dass die beiden Spannungen synchronisiert werden, dass z.B. der Strahl genau dann horizontal "losläuft", wenn die vertikale Ablenkspannung einen bestimmten Wert hat.

Dies nennt man "Triggerung".
