Hier ist die Funktionsweise einer elektrischen Türklingel oder (alten)
Schulglocke in extremer Zeitlupe dargestellt.

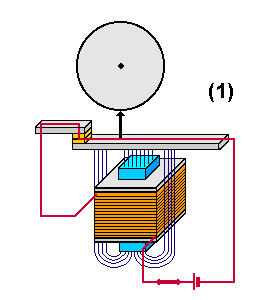

(1) Zunächst ist der Stromkreis geschlossen. Die Spule
baut ein Magnetfeld auf.
(2) Durch dieses Magnetfeld wird der Stab angezogen. Dabei
wird der Stromkreis jedoch unterbrochen
(3) Das Magnetfeld bricht zusammen. Der Stab kann nicht mehr
angezogen werden.
(4) Der Stab federt zurück und schlägt dabei mit dem Klöppel
(hier einer Spitze) an die Glocke. Der Stromkreis wird wieder geschlossen. Das
Spiel beginnt von vorn.
Die Klingel steuert also die Unterbrechung ihres Stromkreises selbst, daher
nennt man diese Schaltung auch einen "Selbstunterbrecher".
Weil der Klöppel gegen die Glocke "hämmert" nennt man
die Klingel nach ihrem Entwickler auch "Wagner'scher Hammer".
