Erzeugung sinusförmiger Wechselspannung.


Wird eine Spule in einem homogenen Magnetfeld gedreht, so entsteht eine sinusförmige Wechselspannung.
Die Herleitung dieser Induktionsspannung findet man hier: Induktion durch Drehen einer Spule

Auf dieser Seite soll es um zwei Aspekte gehen:

  • Bei welcher Stellung der Spule wird die Induktionsspannung besonders groß?

Die Scheitelspannung U-Dach hängt formal über die innere Ableitung auch noch von der Drehfrequenz f ab.

  • Welche Bedeutung hat dies für unser Stromverbundnetz?

1.) In welcher Stellung der Spule wird die Induktionsspannung besonders groß?

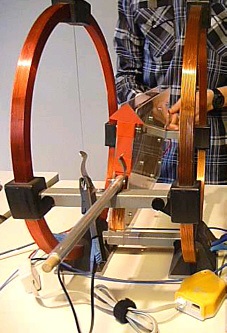

Drehspule in Stellung 0°

Das Foto zeigt eine Helmholtzspule (2 Ringspulen), die ein gut homogenes Feld erzeugt.
Die Feldlinien sind horizontal orientiert. In diesem Feld kann eine Induktionsspule gedreht werden.
Im Foto steht sie senkrecht zu den Feldlinien. Dies entspricht einem Drehwinkel von 0°.

Stellt man Schülerinnen und Schülern die Frage, in welcher Stellung sie eine besonders große Induktionsspannung erwarten, so bekommt man meist zur Antwort: "Da, wo die Spulenfläche besonders groß ist, also wenn die Spule senkrecht zu den Feldlinien steht." (so wie es das Foto zeigt)

Aber ist diese Vermutung wirklich richtig?

1.1.) Ein Experimentvideo zeigt ein überraschendes Ergebnis.

Sieh dir das folgende Video an.
Hier wird die Drehspule einmal aus der senkrechten Position leicht hin und her gedreht und einmal aus der waagrechten Position.
In welcher Stellung der Spule ist die Induktionsspannung besonders groß?

Video direkt ansehen
Man erkennt deutlich, dass die erzeugte Induktionsspannung sehr viel größer ist, wenn die Spule waagrecht liegt.
Aber wie kann das denn sein? Dort ist doch die Fläche minimal!

Im folgenden werden zwei Möglichkeiten vorgestellt, wie man dies erklären kann:

  • der erste Weg (1.2.) argumentiert mit der Flächenänderung.
  • der zweite Weg (1.3.) erklärt es mit der 3-Finger-Regel.

Lies dir beide Erklärungen durch und verwende dann die, mit der du besser klar kommst.


1.2.) Erklärung mit der Flächenänderung.

Wir haben vielleicht nicht bedacht, dass es für die Induktionsspannung nicht auf die Spulenfläche A selber, sondern die zeitliche Änderung dieser Spulenfläche (ΔA / Δt) ankommt!
  • Welche Werte hat die vom Feld senkrecht durchsetzte Spulenfläche, wenn man - wie im Film - um 10° aus der senkrechten und der waagrechten Position herausdreht?
  • Wo ist die Flächenänderung bei dieser Drehung am größten?

Je nach Stellung der Spule ändert sich die Fläche As - die senkrecht vom Magnetfeld durchsetzte Fläche.

Stellung senkrecht Stellung unter einem Winkel Projektion auf die Sekrechte Winkel von Position 1 aus gesehen
Die auf die senkrechte Ebene projizierte Spulenfläche ist: Die Spulenfläche As

Steht die Spule senkrecht ( 0° ), dann ist cos φ = 1  → As ist gleich der realen Spulenfläche A.
Liegt die Spule waagrecht ( 90° ) , dann ist cos φ = 0   → As ist auch 0.

Der Einfachheit halber wird nun eine reale Spulenfläche A von 1 m2 angenommen.

Skizze Stellung Winkel Cosinus φ Fläche As Flächenänderung  ΔA
für 10° Winkel
10 Grad Änderung bei senkrechter Stellung nahe
senkrecht
 φ = 0° 1 1,000 m2 0,015 m2

(klein)
 φ = 10° 0,985 0,985 m2
Änderung bei fast waagrechter Lage nahe
waagrecht
 φ = 80° 0,174 0,174 m2 0,174 m2

(groß)
 φ = 90° 0 0 m2

Da die Drehbewegung gleichförmig erfolgt, ist die Zeit Δt für das Überstreichen von jeweils 10° Winkel immer dieselbe, unabhängig davon, in welcher Position die Spule steht.
360° werden während einer Periodendauer T überstrichen, 10° also während 1/36 der Periodendauer T.
Diese Flächenänderung je Zeiteinheit (also ΔA / Δt) ist also dann besonders groß, wenn ΔA besonders groß ist, d.h. wenn die Spule waagrecht liegt.

1.2.1. Genauere mathematische Betrachtung.

Für die vom Magnetfeld B senkrecht durchsetze Fläche A in Abhängigkeit von der Zeit t gilt allgemein:
zeitabhängige, senkrechte Spulenfläche

Für die zeitabhängige Induktionsspannung gilt folgende Beziehung (der konstante Faktor Spulenfläche A kommt zu den anderen konstanten Faktoren vor die Ableitung):
zeitabhängige Induktionsspannung

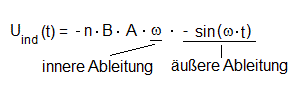

Beim Ableiten der Cosinusfunktion muss man an die äußere und innere Ableitung von cos(ω * t) denken!
Es ergibt sich:
äußere und innere Ableitung

Fasst man die konstanten Größen zusammen, so folgt:
Scheitelspannung
Dabei ist U-Dach die sogenannte Scheitelspannung, der höchste auftretende Spannungswert.
Die Scheitelspannung ist gewissermaßen die "Amplitude der Induktionsspannung".
Die Induktionsspannung ist eine Wechselspannung und schwankt zwischen dem positiven und negativen Scheitelwert sinusförmig hin- und her.

Die folgende Bilderstrecke zeigt für eine Halbwelle, bei welcher Stellung des Rotors sich welcher Spannungswert ergibt (roten Punkt beachten).

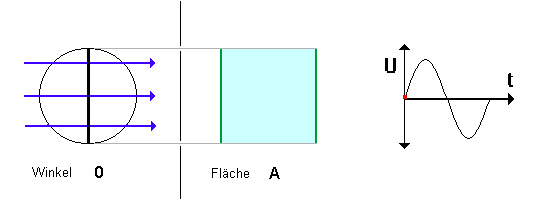

Stellung 0°

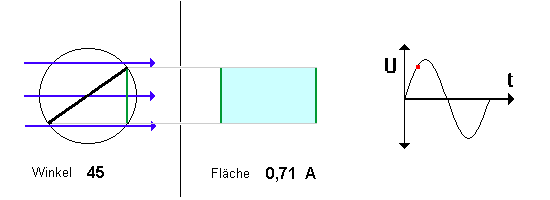

Stellung 45°

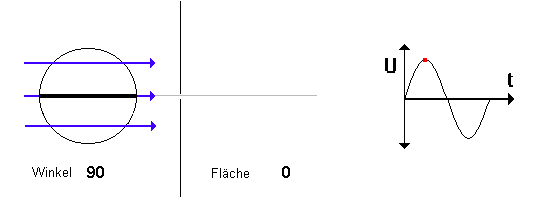

Stellung 90°

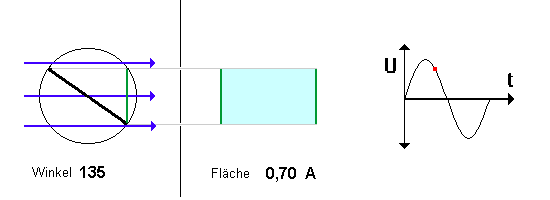

Stellung 135°

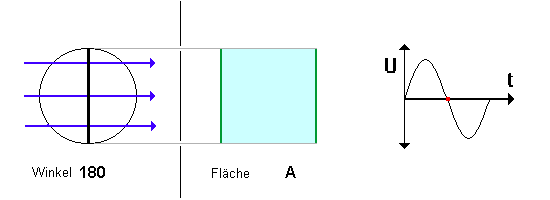

Stellung 180°

1.3.) Argumentation mit der 3-Finger-Regel.

Vielleicht sind ja Änderungsraten nicht so "dein Ding" und du bist eher ein "Fan" der 3-Finger-Regel.
Auch damit kann man sich ganz gut klar machen, wann die Induktionsspannung besonders groß sein muss.
Die Vektorzerlegung und ein wenig Trigonometrie musst du aber trotzdem können!

Magnetfeld und Geschwindigkeit gleichgerichtet Steht die Spule senkrecht, dann ist die Bewegungsrichtung des oberen Leiterteils (rot) z.B. in Richtung des B-Felds orientiert (blau).
Du weißt sicher, dass in diesem Fall keine Lorentzkraft auftritt, es daher auch nicht zu einer Ladungsverschiebung kommen kann. Die Induktionsspannung ist in dieser Stellung also 0.

Im unteren Leiterteil ist die Bewegungsrichtung dann entgegen der Feldrichtung (vgl. rote Pfeile).
Auch in diesem Fall ist die Lorentzkraft 0 und es entsteht keine Induktionsspannung.
Daher bleibt die Überlegung auch dann richtig, wenn das Magnetfeld umgekehrt orientiert wäre, also von rechts nach links zeigen würde.
Magnetfeld und Geschwindigkeit senkrecht Liegt die Spule waagrecht, so steht der Vektor der Bewegungsgeschwindigkeit v (rot) genau senkrecht auf dem Vektor des Magnetfeldes B (blau). In diesem Moment ist also die Induktionsspannung besonders groß.
Im linken Leiterteil entsteht vorne ein Minuspol und hinten ein Pluspol, im rechten Leiterteil ist es umgekehrt (vgl. Foto).
Dies kannst du dir leicht mit der 3-Finger-Regel klar machen.
Beide Leiterteile wirken wie zwei richtig gepolte "Batterien" zusammen, die vorderen und hinteren Leiterteile bilden einfach eine Verbindung.
Magnetfeld und Geschwindigkeit schräg zueinander Bei einer anderen Stellung (hier z.B. etwa 45°) muss man den Vektor der Geschwindigkeit (rot) in zwei Teilkomponenten zerlegen.
  • Die Horizontalkomponente vp (lila) ist wieder parallel zum Magnetfeld, führt also zu keiner Lorentzkraft. Sie ist daher uninteressant.
  • Die Vertikalkomponente vs (grün, also senkrecht auf dem B-Feld-Vektor) ist allein für die Induktion verantwortlich.
Betrachten wir nun z.B. Winkel zwischen 0° und 90° dann wird die Komponente vs immer größer, je größer der Winkel wird. Dasselbe gilt dann auch für die Induktionsspannung.

Für die Induktionsspannung gilt folgende Gleichung:
Induktionsspannung
Wie oben erläutert, ist für die Induktion nur die senkrechte Komponente vs der Bahngeschwindigkeit interessant, wir müssen also für v hier vs einsetzen.
Nur die Vertikalkomponente ist wichtig
Wie hängt die Teilkomponente vs mit der Bahngeschwindigkeit v zusammen?

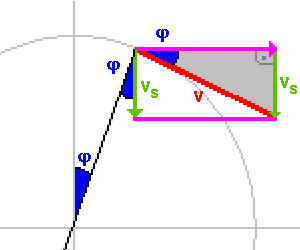

Die nebenstehende Grafik zeigt es
(es sind die gleichen Farben wie im Foto verwendet):

Der Drehwinkel  φ (blau) kommt mehrmals vor.
Im grau hinterlegten Dreieck der Geschwindigkeitskomponenten erkennt man:
Zusammenhang v-senkrecht und v
Die Teilkomponenten und der Drehwinkel

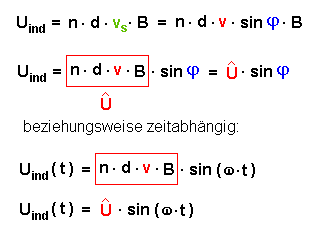

Alles zusammengefasst erhalten wir also:
Die Induktionsspannung

Der erste Ausdruck (rot) ist auch hier der Scheitelwert der Induktionsspannung.
Je schneller die Spule rotiert, desto größer ist die Bahngeschwindigkeit v. Also hängt auch bei dieser Überlegung die Scheitelspannung von der Drehfrequenz f ab.

Zusatzaufgabe:
Wenn du Lust hast, kannst du versuchen mit Hilfe der Gesetzmäßigkeiten der gleichförmigen Kreisbewegung die beiden Beziehungen für die Scheitelspannung U-Dach ineinander umzuformen.
Eine mögliche Lösung findest du hier: Lösungsvorschlag Zusatzaufgabe PDF Dokument


2.) Der Scheitelwert U-Dach hängt von der Drehfrequenz ab!

Was passiert, wenn sich der Rotor schneller dreht?

Dann ändert sich natürlich die Drehfrequenz f und damit die Winkelgeschwindigkeit ω. Beide werden größer.
ω steht aber auch noch im Ausdruck für die Scheitelspannung U-Dach. Das bedeutet, die Scheitelspannung wird ebenfalls größer.

Ändere die Parameter in diesem Applet um zu sehen wie sich die Kurven der Induktionsspannung verändern.

Windungszahl n

Spulenfläche A

Flussdichte B

Drehfrequenz f


2.1.) Die Folgen für unsere Stromversorgung.

An der Erzeugung von elektrischer Energie in unserem Verbundnetz sind viele Kraftwerksgeneratoren beteiligt. Dabei arbeiten die Generatoren aus unterschiedlichsten Quellen zusammen, z.B. auch aus Wasser- und Windkraftanlagen. Was würde passieren, wenn sich jeder Generator so schnell drehen würde, wie der Wasserdurchfluss gerade ist oder wie stark der Wind gerade weht?

Das gäbe ein totales Chaos!

  • Schnelle Generatoren erzeugen dann große Scheitelspannungen, langsame Generatoren kleine.
    Die Spannung im gesamten Netz würde sich unkontrollierbar verändern. Angeschlossene Geräte würden bei zu kleiner Spannung nicht richtig funktionieren, bei zu großer Spannung überlastet oder sogar zerstört.
    Daher muss man die Drehzahl der Generatoren festlegen.

  • Wenn zwei Generatoren mit gleicher Drehzahl laufen, haben sie zwar die gleiche Scheitelspannung, es könnte aber sein, dass Generator 1 gerade dann das positive Maximum erreicht, wenn Generator 2 das negative Maximum hat. Sie würden sich dann - wie zwei falsch gepolte Batterien - die ganze Zeit in ihrer Wirkung aufheben.
    Man muss die Generatoren also auch noch synchronisieren, also dafür sorgen, dass alle zeitgleich das positive Maximum erreichen.
    Sie müssen dieselbe Phasenlage haben, wie man sagt.

Daher muss man in einem Netz die Drehfrequenz und die Phasenlage vorgeben. Im europäischen Verbundnetz ist die Frequenz auf 50 Hz festgelegt. Das bedeutet, alle Generatoren in diesem Netz müssen so geregelt werden, dass sie immer mit 50 Hz (oder 3000 Umdrehungen je Minute) laufen.
Die festgelegte Spannung 230V ist der sogenannte Effektivwert, also so etwas wie ein zeitlicher Mittelwert der Leistungsabgabe.
Der Scheitelwert der Spannung U-Dach ist dabei etwa 325 V (Effektivwert mal Wurzel aus 2)

Mehr zu Effektivwert und Scheitelwert findest du auf dieser Seite: Der Effektivwert einer sinusförmigen Wechselspannung.

In den USA hat man eine Frequenz von 60 Hz festgelegt. Dieser Unterschied hat weitgehende Folgen.
Da man in der Frühzeit die Fernsehbilder mit dem Stromnetz synchronisiert hat, passt die auf 50 Hz aufbauende, europäische PAL-Norm nicht mit der amerikanischen NTSC-Norm zusammen. Eine in den USA gekaufte Film-DVD wird bei uns möglicherweise gar nicht funktionieren (manche Abspielgeräte beherrschen allerdings beide Normen).


2.2.) 50 Hz die "heilige Regelgröße" in unserem Stromverbund.

Hast du schon einmal bei deinem Hausarzt ein sogenanntes Belastungs-EKG machen lassen?

In einem normalen Ruhe-EKG kann der Arzt die Tätigkeit des Herzens durch Ableitung kleiner Muskelströme untersuchen. Oft möchte er aber auch noch wissen, ob das Herz auch unter Belastung immer noch richtig arbeitet.
Dazu setzt er dich auf einen Hometrainer, eine Art Fahrrad, wie du es vielleicht auch aus dem Fitness-Studio kennst. Du bekommst die Anweisung mit einer konstanten Drehzahl zu fahren. Alle 2 Minuten wird das Rad stärker gebremst - deine Belastung erhöht sich. Es ist gewissermaßen so, als ob du einen immer steileren Berg mit konstanter Geschwindigkeit hinauf fahren musst.
Steigt die Belastung plötzlich, so merkst du wie deine Drehzahl sinkt, du musst "kräftiger in die Pedale treten" um dies auszugleichen.

Genau so ist es auch im Verbundnetz!
Wird in vielen Haushalten gleichzeitig die Waschmaschine eingeschaltet, so wächst die Last im Netz. Die Generatoren werden also für einen Moment langsamer laufen wollen. Die Drehfrequenz von 50 Hz sinkt geringfügig. Diese Abweichung nach unten ist für die Generatoren aber das Signal "Gas zu geben", also die Energieeinspeisung zu erhöhen.
Würden umgekehrt sämtliche Waschmaschinen gleichzeitig abgeschaltet, dann fehlt den Generatoren die Belastung, sie laufen zu schnell. Das ist, wie wenn man beim Hometrainer die Bremse plötzlich lockert. Diese Abweichung von 50 Hz nach oben ist für die Generatoren das Signal die Leistung zu drosseln.

Jede Abweichung von 50 Hz ist also ein Hinweis darauf, dass im Netz plötzlich mehr oder weniger elektrische Energie abgerufen wird. Daher wird sie als Regelgröße sehr genau überwacht.
