Atkinson-Prozess

Beim Atkinson-Prozess werden die Ventile so gesteuert, dass die Verdichtung veränderlich wird.

Schulart

 Berufsschule, Berufskolleg Fahrzeugtechnik

Vorbemerkung

 Präsentation, Die Unterrichtseinheit Variabler Ventiltrieb wird vorausgesetzt.
Das Indikatordiagramm, der einfache Kreisprozess wurden bereits durchgesprochen.
Inhalte Wie müssen die Ventile gesteuert werden, dass sich bei gleicher Kurbelwellengeometrie die Verdichtung ändert?
Dieses Verfahren wird beispielsweise bei Toyota und Mercedes-Hybridmodellen eingesetzt
Zeitbedarf 45 Minuten (Mit Wiederholung Indikatordiagramm und Vergleichsprozessen: 90 min)
Methode Präsentation und Unterrichtsgespräch
Verlauf Problematik:
Auto anrollen lassen um den Motor anspringen zu lassen: Es gibt einen Ruck.
Bei einem Hybridfahrzeug kommt das andauernd vor: Motor steht still, Motor springt an.
Das soll aber möglichst möglichst ohne Ruck geschehen.
Forderung: Motor muss weich anspringen
Steuerdiagramm auswerten
Bauteile identifizieren
Wie funktioniert ein variabler Ventiltrieb
Bewegung der Bauteile beim Start mit Hilfe der Präsentation analysieren.
Verschiedene Phasen beim Milller Prozess auswerten.

Übersicht Materialien

Präsentation zur Funktion des Miller-Prozesses von Dirk Breuer von Toyota. ppt -Datei( PDF-Datei 93,4 MB)

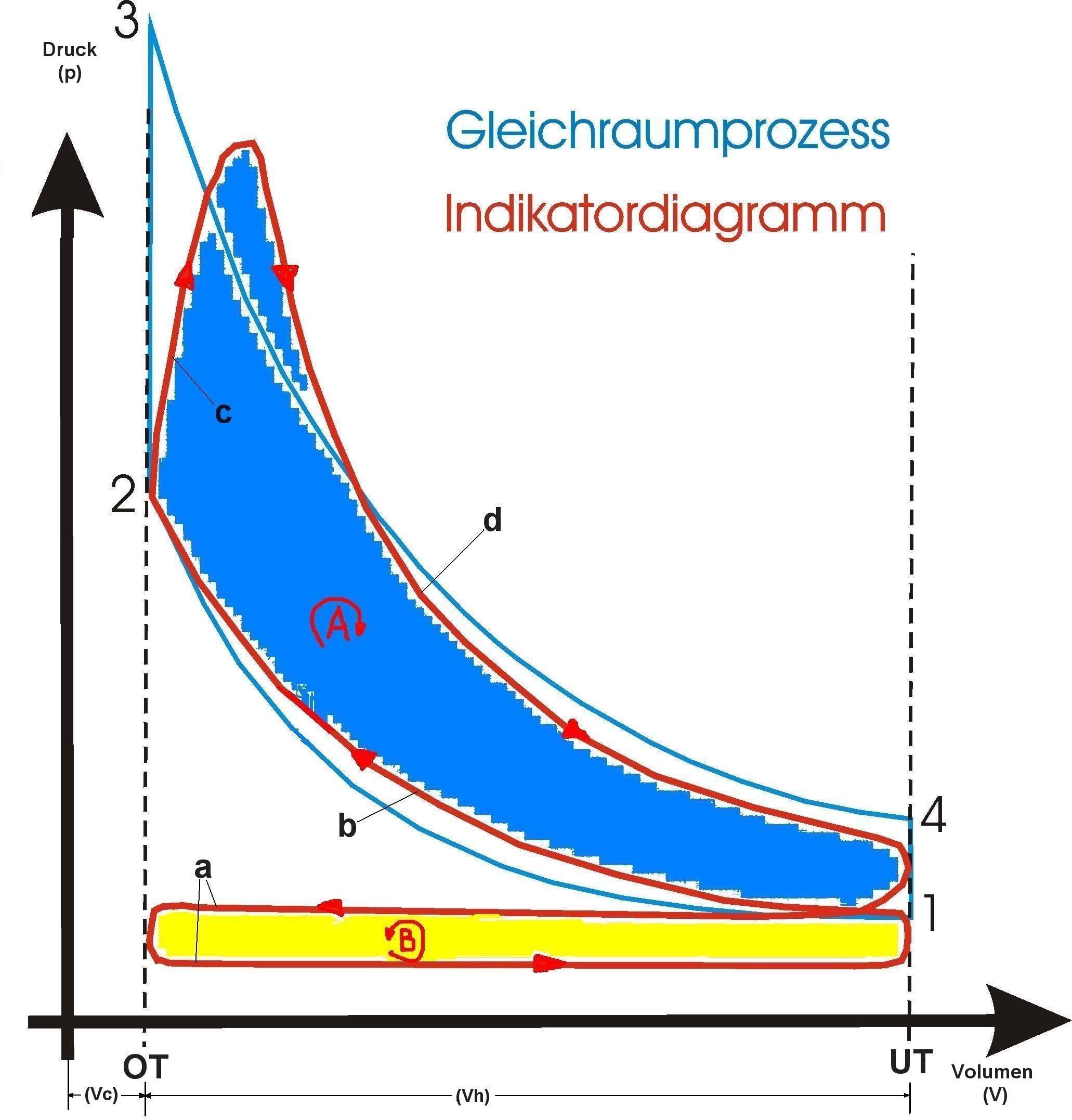

Gleichraumprozess und Indikatordiagramm als Skizze (PDF-Datei 0,26 MB)

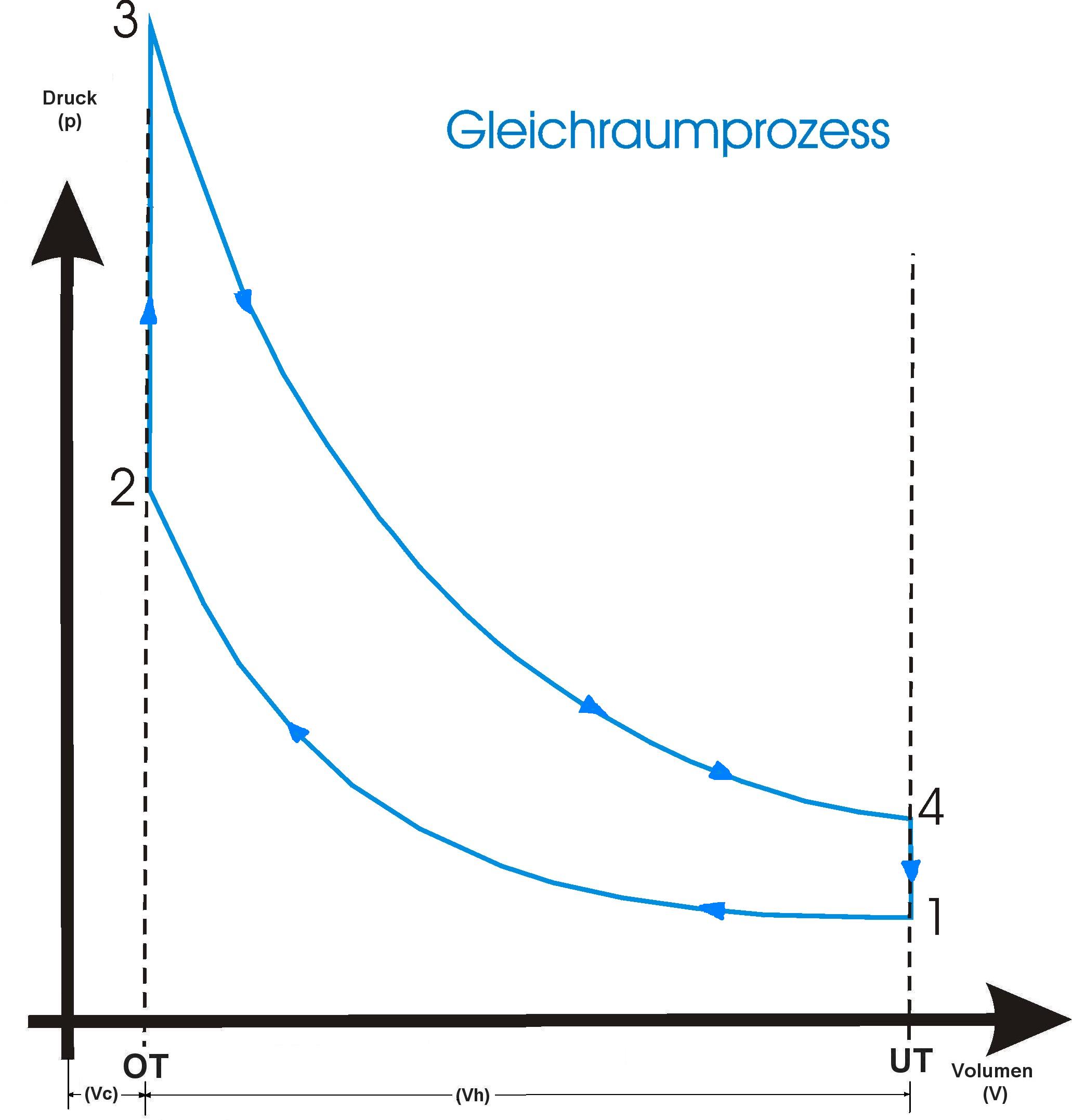

Gleichraumdiagramm (PDF-Datei 213 KB)

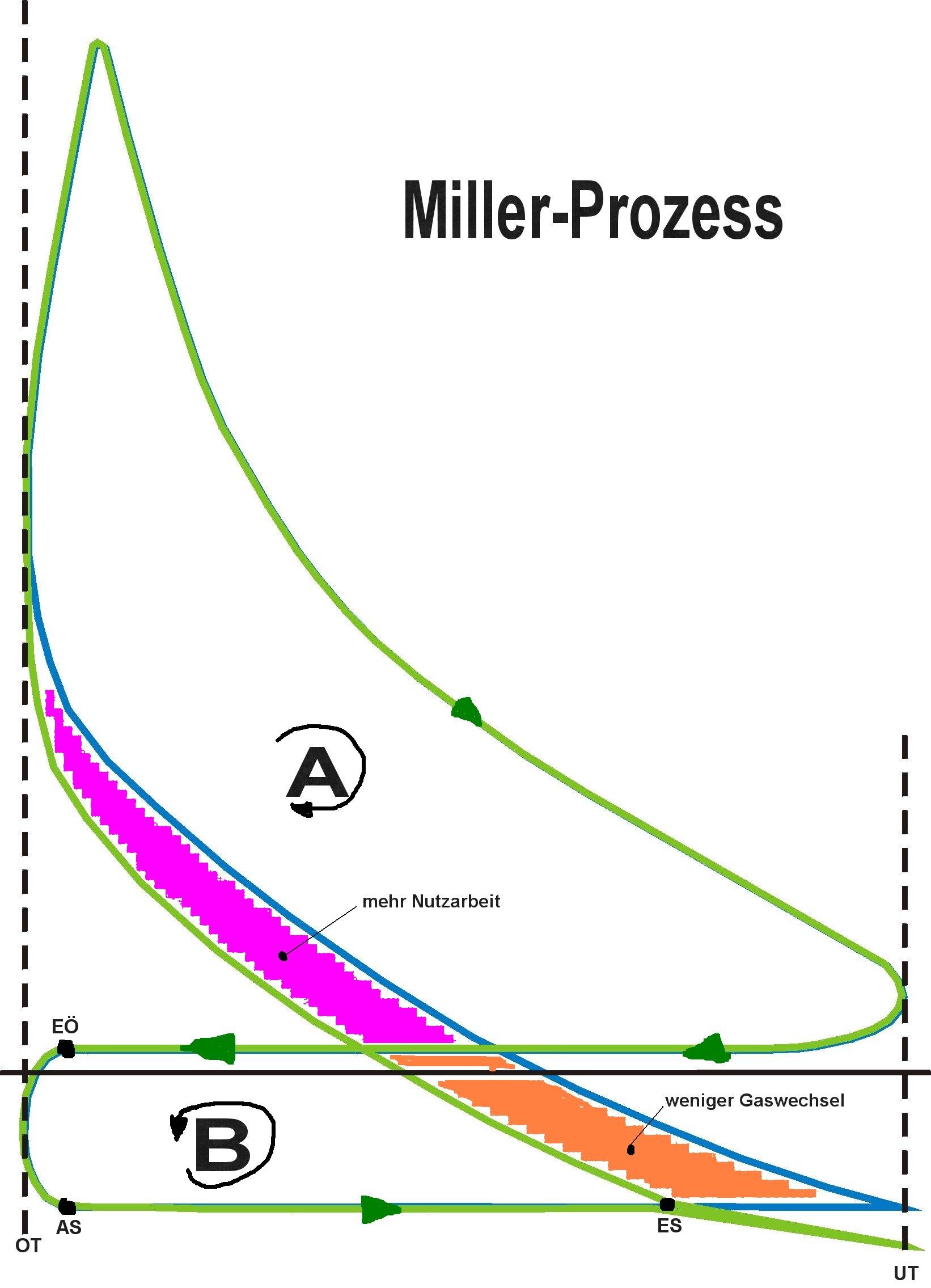

Miller-Diagramm (PDF-Datei 234 KB)

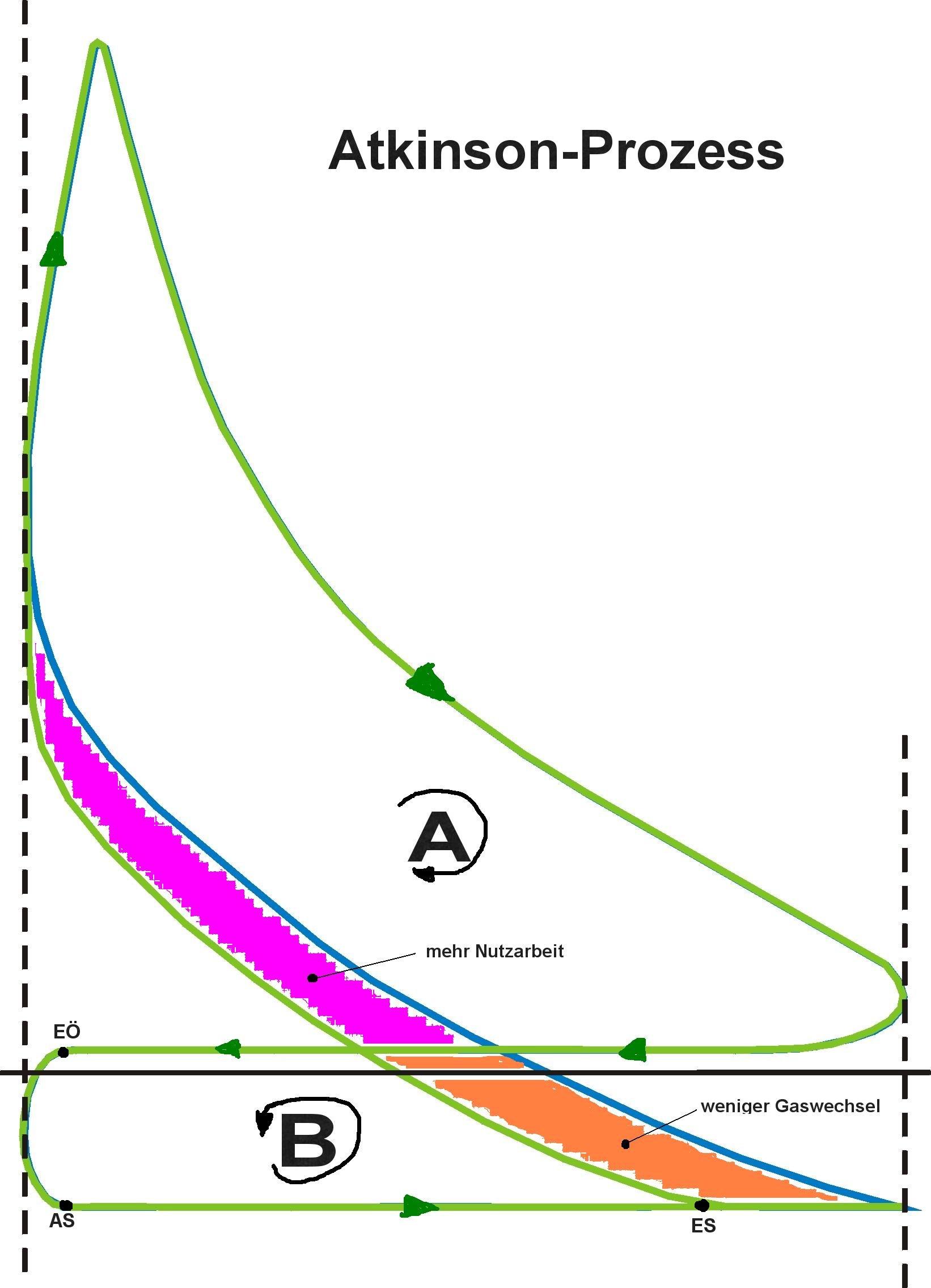

Atkinson-Diagramm (PDF-Datei 213 KB)

Download Dateien

 Siehe oben
Autor Gottfried Weitbrecht / Dirk Breuer, Präsentation mit freundlicher Genehmigung von Toyota
Der Text dieser Seite ist verfügbar unter der Lizenz CC-BY-SA
