Interferenzfeld.

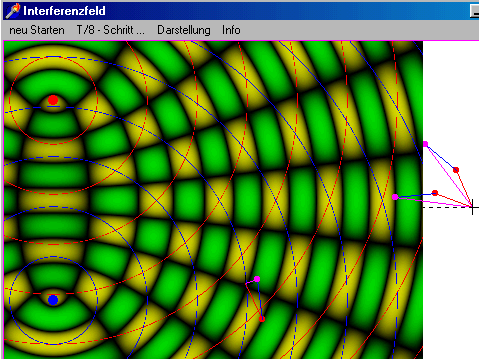

Wenn Sie als Physikbuch den neuen Dorn-Bader Band haben wird ihnen dieses Bild vielleicht bekannt vorkommen. Richtig! Es ist auf der Startseite "Interferenzphänomene" zu finden.
Aber es ist nicht nur ein Bild, sondern es ist ein sehr schönes Simulationsprogramm, geschrieben vom Mitautor am neuen Dorn-Bader, Herrn Werner Wegner.
Das Programm zeigt einen Auschnitt aus einem zweidimensionalen Interferenzfeld, das von den beiden Erregern (rot und blau) erzeugt wird. Ein Klick mit der linken Maustaste in irgendeine Stelle des Interferenzfeldes zeigt dort die jeweiligen Phasenzeiger (rot und blau) sowie der Überlagerung (rosa) an.
Klickt man an den Rand (Ort eines Schirms), so werden die Phasenzeiger auf dem rechten weißen Rand gezeichnet.
Wie sich die Lage der Orte konstruktiver und destruktiver Interferenz verändern, kann man feststellen, wenn man sich mit "T/8-Schritt" darstellen läßt, wie die Situation 1/8 Periode früher oder später ausgesehen hat bzw. aussehen wird. Dabei sieht man auch wie das feste Gerüst der beiden Phasenzeiger dabei rotiert.
Man kann zwischen zwei Darstellungsarten wählen:
"Nur Elongation" erzeugt Bilder wie das oben, "Elongation und
Amplitude" läßt im unteren Teil des (symmetrischen Feldes) die
Interferenzhyperbeln erscheinen. Auch in diesem Bereich lassen sich
selbstverständlich die Phasenzeiger anzeigen.
Die beiden Programme Wellenfeld und Doppelspalt von Klaus-Dieter Grüninger können als Vorstufen oder Ergänzung zu diesem Programm eingesetzt werden.
Wir freuen uns, dass wir Ihnen - mit Zustimmung von Herrn Wegner - hier dieses schöne Programm zum Download anbieten lönnen.
Programm "PrjIntFd.exe" herunterladen. | ( .exe-Datei, 192 kByte ) | ![]() |
